Hoogvolt Ac SF6 dode tank-stroomonderbreker

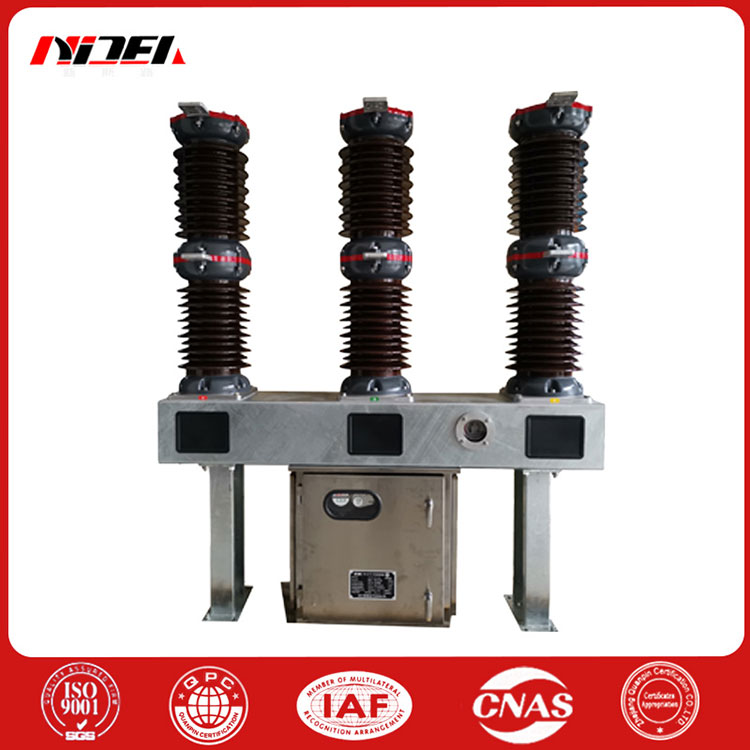

De hoogvolt ac SF6 dode tank-stroomonderbreker integreert de stroomonderbreker en de stroomtransformator samen, en de isolatiekamer is horizontaal geïnstalleerd in de geaarde behuizing van aluminiumlegering. Het is uitgerust met een CT26-veerbedieningsmechanisme. Het gebruikt minder onderdelen, heeft een eenvoudige en compacte lay-out, is als geheel stevig en duurzaam, voldoet aan de eisen van een olievrije schakelaar, heeft uitstekende mechanische eigenschappen en een hoge betrouwbaarheid. Alle belangrijke onderdelen worden verwerkt door CNC- en bewerkingscentrumapparatuur, en de lagers zijn geïmporteerde lagers van internationale merken (zoals IKO, INA, SKF, enz.), met een mechanische levensduur tot 10.000 keer. Het is geschikt voor driefasige AC 50 Hz hoogspanningsschakelaars voor buitengebruik en kan worden gebruikt voor de besturing en bescherming van 72,5 (126) kV-stroomtransmissie- en transformatiesystemen; het kan ook worden gebruikt voor contactstroomonderbrekers en het openen en sluiten van condensatorbanken.

Productstructuur

De hoogvolt ac SF6 dode tank-stroomonderbreker heeft een driefasige porseleinen kolom-single-break-structuur, en drie fasen zijn uitgerust met een veerbedieningsmechanisme, dat centraal is opgesteld en in drie fasen wordt aangedreven, dus het uiterlijk is nieuw en voortreffelijk. De stroomonderbreker gebruikt SF6-gas als isolatie- en boogblusmedium. Tijdens bedrijf wordt het driepolige SF6-gas van de stroomonderbreker aangesloten en worden de druk- en dichtheidsvoortgang bewaakt door een dichtheidsrelais van het wijzertype. Omdat het zelfenergie-boogdovende principe wordt toegepast en het bewegingssysteem van de stroomonderbreker wordt geoptimaliseerd, wordt de mechanische efficiëntie effectief verbeterd.

Producteigenschappen

1. Uitstekende breekprestaties en een lange elektrische levensduur;

2. Het montageframe en de steun zijn gemaakt van hoogwaardige stalen platen die als één geheel zijn gebogen. De oppervlaktebehandeling is volledig thermisch verzinkt. Alle zichtbare bevestigingsmiddelen zijn gemaakt van zeer sterke materialen en thermisch verzinkt, of er worden standaard roestvrijstalen onderdelen gebruikt. De behuizing van het mechanisme is gemaakt van roestvrij staal, dus het product heeft een uitstekende corrosieweerstand;

3. Hoge mechanische betrouwbaarheid en kan vaak worden gebruikt;

4. Vanwege de inherente hoge isolatiesterkte van zwavelhexafluoridegas en de optimale contactbeweging van de stroomonderbreker, verbreekt de stroomonderbreker de capacitieve stroom zonder herontbranding;

5. Het externe isolatieniveau is hoog, de externe isolatie is ontworpen met een grote kruipafstand, de kruipverhouding bedraagt ​​&31 mm/kV en de weerstand tegen vervuiling is uitstekend. Het kan ook veilig werken in ruwe omgevingen;

6. Sterk stroomvoerend vermogen: de temperatuurstijgingstest wordt uitgevoerd met 1,2 keer de nominale stroom van 3150A, dat wil zeggen 3780A, en er is nog steeds een grote marge voor temperatuurstijging op elk punt;

7. Het algehele uiterlijk en de structuur van het product zijn compact, en installatie en foutopsporing ter plaatse zijn handig, met weinig onderhoudswerk.

Technische parameters

In de onderstaande tabel worden mechanische aanpassingen voor hoogvolt AC SF6-stroomonderbrekers met dode tank weergegeven.

Hoogvolt AC SF6 dode tank-stroomonderbreker Belangrijkste technische parameters

Let op: Externe isolatie wordt gecorrigeerd volgens de hoogtecorrectiefactor K: 2000m boven zeeniveau, K = 1,13; 3000 m boven zeeniveau, K = 1,28
