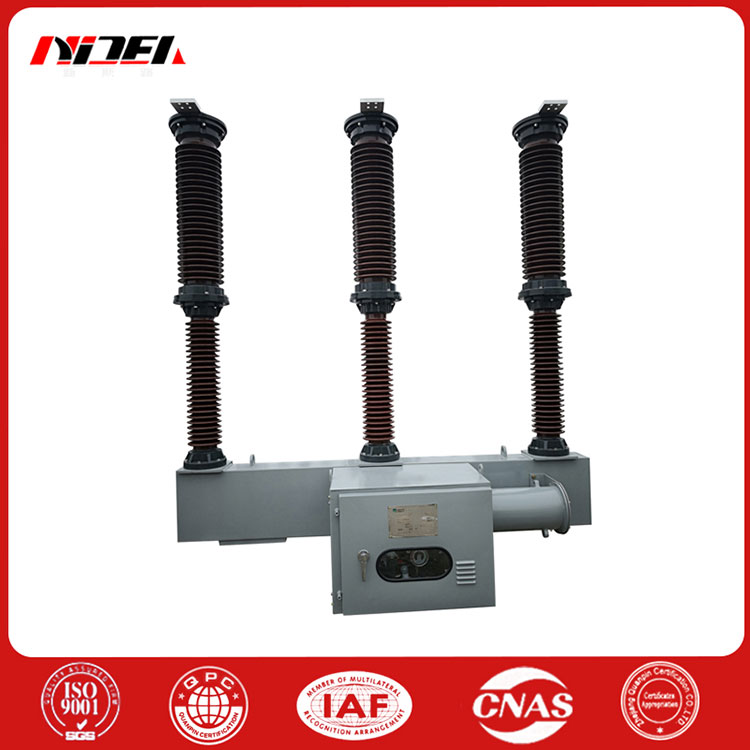

Keramische hoogspannings-AC-stroomonderbreker
Als professionele en hoogwaardige fabrikant van AC-hoogspanningsstroomonderbrekers met keramische pilaar, kunt u er zeker van zijn dat u hoogspannings-AC-stroomonderbrekers met keramische pilaar in onze fabriek koopt. Wij bieden u de beste after-sales service en tijdige levering.
Hoogspannings-AC-stroomonderbreker met keramische pilaar is uitgerust met een CT20-veerbedieningsmechanisme, maakt gebruik van het zelfboogdovende principe en heeft een structuur met enkele onderbreking. De drie polen van elke stroomonderbreker zijn op een frame geïnstalleerd om een driefasige mechanische koppeling via het transmissiemechanisme te realiseren. De elektrische bediening kan bediening op afstand en lokaal realiseren.
Belangrijkste technische parameters van het product
Artikelnr. LW36-72.5
1 Nominale spanning kV72,5
2 Nominale stroom A 1250 3150
3 Nominale kortsluitstroom kA 31,5
4 Nominale korte-duurstroom kA31,5 (4s)
5 Nominale piekstroom kA 80
6 Nominale bliksemstoothoudspanning kV breuk 350+60 naar aarde 350
7 Nominale netfrequentie van 1 min, bestand tegen spanning kV-onderbreking 160+42 naar aarde 160
8 Mechanisme model CT20 veerbedieningsmechanisme
Prestatiekenmerken van keramische hoogspannings-AC-stroomonderbrekers
1Uitstekende breekprestaties
2Lange elektrische levensduur
3Betrouwbare isolatieprestaties
4Lange mechanische levensduur
5Veilige en betrouwbare werking, lage onderhoudswerklast
Hoogspannings-AC-stroomonderbreker met keramische pilaar, belangrijkste technische parameters
| Nominale spanning | NAAM | NUITV | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Nominale frequentie | Hz | 50 | 50 | 50 | 50 | ||||||||
| Nominale stroom | A | 125.031.504.000 | 20.003.150 | 4000 | 31.504.000 | ||||||||
| Nominale breekstroom | kA | 25,31,5 | 40/31,5 | 40 | 50 | ||||||||
| Nominale sluitstroom | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Geschatte korte tijd is bestand tegen stroom en duur | kA | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Nominale piekstroom | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Foutstroom in de buurt van de zone | kA | lex 90%le x75% | |||||||||||
| Nominale uit-stap-breekstroom | kA | lex 25% | |||||||||||
| Kruipafstand | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Pauze | kV | 160+42 | 315 | 395+145 | |||||||||
| Droge proef | Om te aarden | kV | 160 | 275 | 460 | ||||||||
| 1 minuut stroomfrequentie bestand tegen spanning | Tussen elektroden | kV | 160 | 275 | alle | - | |||||||
| 1 minuut stroomfrequentie bestand tegen spanning | Pauze | kV | 160+42 | 275 | 395+145 | ||||||||
| Natte proef | Om te aarden | kV | 160 | 275 | 460 | ||||||||
| Tussen elektroden | kV | 160 | 275 | 一 | 一 | ||||||||
| Pauze | kV | 410 | 650/750 | 950+206 | |||||||||
| Nominale bliksemimpuls is bestand tegen spanning | Om te aarden | kV | 350 | 550/650 | 1050 | ||||||||
| Tussen elektroden | kV | 350 | 550/650 | 一 | - | ||||||||
| 5 minuten nuldruk, netfrequentie, bestand tegen spanning | 5 minuten nuldruk, netfrequentie, bestand tegen spanning | kV | 84 | 95/124 | 189 | 189 | |||||||
| Sluitingstijd | Sluitingstijd | mevrouw | <150 | w150 | 50 | w100 | |||||||
| Openingstijd | Openingstijd | mevrouw | w30 | w30 | w30 | w25 | |||||||
| Tijd breken | Tijd breken | mevrouw | w60 | w60 | w60 | w60 | |||||||
| Sluitings- en openingstijd | Sluitings- en openingstijd | mevrouw | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Tijdsverschil in werking | Tijdsverschil in werking | Scheiding | mevrouw | w2 | w2 | w2 | w2 | ||||||
| Interpool | Interpool | combinatie | mevrouw | w4 | |||||||||
| Geschatte hersluitingscyclus | Geschatte hersluitingscyclus | 0,3s--180s-O-0,3S-CO- 180s-CO | |||||||||||
| Gas nominale druk | Gas nominale druk | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| SF6-gasalarm/blokkeerdruk | SF6-gasalarm/blokkeerdruk | MPa | 0,45/0,40,0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72,5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0,5 | 1w0,5 | w0,5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| M Q | W50 | w45 | w45 | w42 | |||||||||
| Veerbedieningsmechanisme | Veerbedieningsmechanisme构 | Veermechanisme of hydraulisch mechanisme | Hydraulisch of pneumatisch | ||||||||||
| kg | 4 | 6 | 30 | 30 | |||||||||
| kg | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
