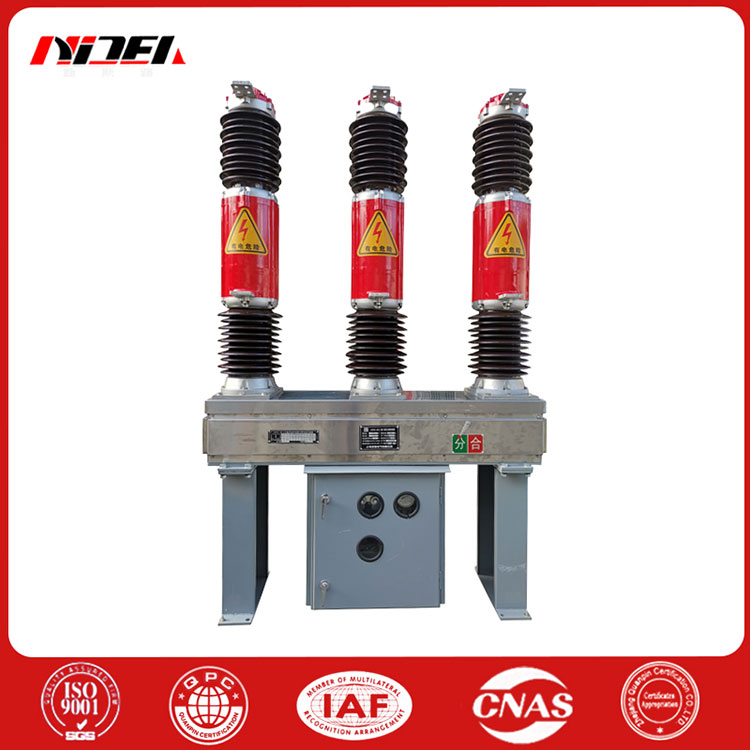

AC SF6-stroomonderbreker voor buitengebruik

LWD-252/4000-50 Hoogspanning AC SF6 stroomonderbreker voor buiten is een buitenproduct, geschikt voor AC 50Hz, maximale spanning 252 kV elektriciteitsnetten met een hoogte van niet meer dan 2000 meter, een omgevingstemperatuur van maar liefst -30°C , en een verontreinigingsniveau van niet meer dan IV. Het wordt gebruikt om de nominale stroom, foutstroom of conversielijn af te sluiten om controle en bescherming van het voedingssysteem te bereiken. Het kan ook worden gebruikt als verbindingsschakelaar.

Dit product maakt gebruik van SF6-gas als boogblus- en isolatiemedium, maakt gebruik van de meest geavanceerde internationale zelfenergie-boogblustechnologie en is uitgerust met een nieuw veerbedieningsmechanisme. Het heeft de kenmerken van een lange elektrische levensduur, laag bedrijfsvermogen, laag geluidsniveau en hoge betrouwbaarheid. Het heeft een eenvoudige structuur, een klein formaat en een lange onderhoudscyclus. In het huidige proces waarbij elektrische apparatuur vaak olievrij is en een grote capaciteit heeft, kan deze geïmporteerde producten van hetzelfde type volledig vervangen.

Structurele kenmerken

De buitenhoogspannings-AC SF6-stroomonderbreker heeft een driefasige porseleinen kolom-enkelvoudige onderbrekingsstructuur, elke fase is uitgerust met een veerbedieningsmechanisme en de drie fasen zijn elektrisch verbonden, dus het uiterlijk is nieuw en voortreffelijk. De stroomonderbreker gebruikt SF6-gas als isolatie- en boogdovende medium, en gebruikt een dichtheidsrelais van het wijzertype om de voortgang van de druk en de dichtheid te bewaken. Dankzij het zelf-energie boogdovende principe wordt, zodra het bewegingssysteem van de stroomonderbreker is geoptimaliseerd, de mechanische efficiëntie effectief verbeterd en wordt het bedieningswerk geminimaliseerd.

Uitstekende breekprestaties en een lange elektrische levensduur.

Elke pool van de buitenhoogspannings-AC SF6-stroomonderbreker is geïnstalleerd op een mechanismekast, die centraal op de voet is geïnstalleerd. In de doos bevinden zich veerbedieningsmechanismen en elektrische bedieningseenheden. De uitgangsstang van het mechanisme is verbonden met de krukarm. Het oppervlak van de beugel van de mechanismekast is voorzien van een thermisch verzinkproces, de bevestigingsmiddelen zijn thermisch verzinkt en de behuizing van de mechanismekast is gemaakt van roestvrij staal. Daarom heeft het product een uitstekende corrosieweerstand. Hoge mechanische betrouwbaarheid en veelvuldig inzetbaar.

Vanwege de inherente hoge isolatiesterkte van zwavelhexafluoridegas en de optimale contactbeweging van de stroomonderbreker, verbreekt de stroomonderbreker capacitieve stroom zonder herontbranding.

Het externe isolatieniveau is hoog, de externe isolatie is ontworpen met een grote kruipafstand en de weerstand tegen vervuiling is uitstekend.

Sterk stroomdraagvermogen: de temperatuurstijgingstest wordt uitgevoerd met 1,2 keer de nominale stroom van 4000 A, en er is nog steeds een grote marge voor de temperatuurstijging op elk punt.

Het algehele uiterlijk en de structuur van het product zijn compact, de installatie en foutopsporing ter plaatse zijn handig en de onderhoudswerklast is klein.

Buiten hoogspanning AC SF6 stroomonderbreker Technische parameters

Buitenhoogspanning AC SF6-stroomonderbreker Belangrijkste technische parameters

1. Gewicht M: 4500kg (met gas); totaal gasgewicht: 24 kg.

2. Basisbelasting: statisch 4500 kg (drie polen); 1500kg (per paal); dynamische horizontale richting F: 2500kg; verticale richting (naar boven) 3500kg; verticale richting (naar beneden) 6000 kgo

3. De vlakheid van het betonoppervlak bedraagt ​​niet meer dan 1,5 mm.

4. Het installatiegat voor het aansluiten van de terminal op de primaire lijn wordt ter plaatse geboord volgens de behoeften van de gebruiker. Het materiaal van de terminal is aluminiumlegering 2A12-T4O
