N+X modulaire UPS

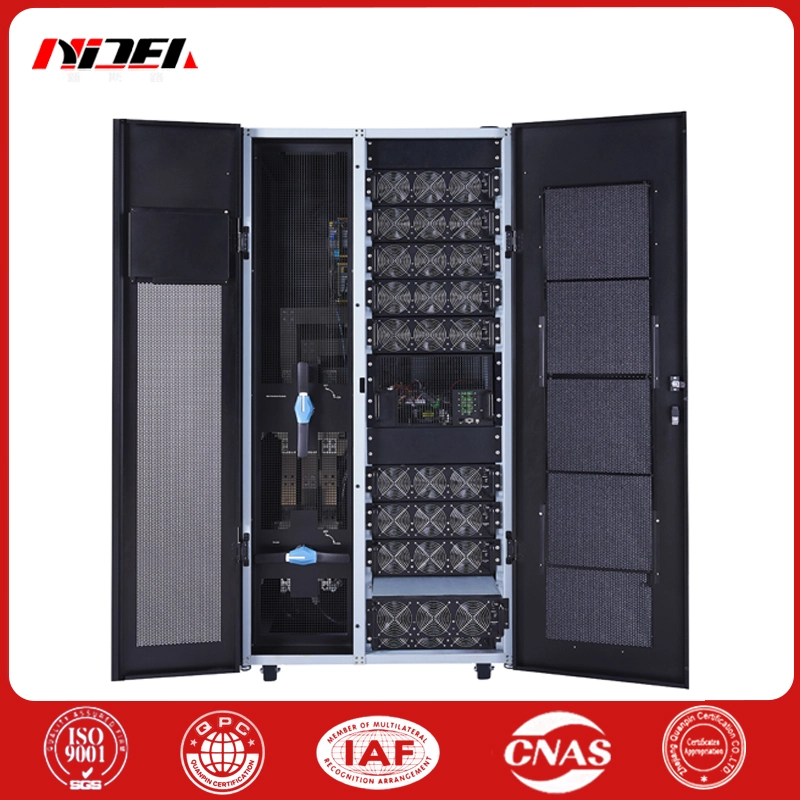

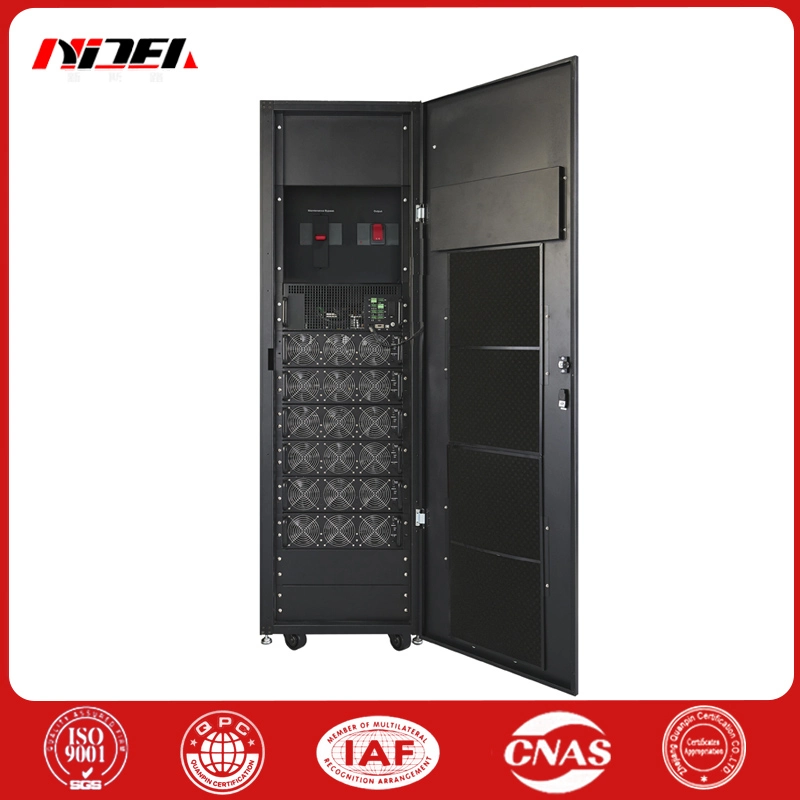

N+X modulaire UPS, voedingsmodule 20/30KVA/3U, enkele kast ondersteunt maximaal 10 voedingen modules parallel geschakeld tot 300KVA, enkele kasten kunnen parallel geschakeld worden tot 4, en het maximale vermogen is 1200KVA. Elke voedingsmodule heeft een onafhankelijke DSP-besturingseenheid. Zodra een voedingsmodule uitvalt, wordt deze automatisch losgekoppeld uit het systeem en het systeem kan blijven werken.

Modulaire UPS maakt online gebruik van een dubbele conversie structuur, inclusief gelijkrichter, omvormer, lader, stuurcircuit, ingang en uitgangs- en batterijconnectorstroomonderbreker. Compensatie van ingangsvermogensfactor, etc. Alle modules kunnen online hot-swapped worden om het hoogste niveau te bieden beschikbaarheid en onderhoudbaarheid.

Een storing in de regelmodule heeft geen invloed de normale werking van het systeem. De regelmodule kan online worden vervangen met hot-swap, en de parallelle aansluiting van de voedingsmodule is dat ook centraal beheerd door de besturingsmodule. Het loopt volgens de verenigde parallelle parameters. Een storing in de voedingsmodule kan de parallelle verbinding automatisch verlaten systeem zonder schade toe te brengen aan het gehele parallelle systeem.

Het modulaire UPS-systeem maakt gebruik van een onafhankelijk statische bypass-module en maakt geen gebruik van meerdere statische bypass-structuren vermijd overbelastingsschade veroorzaakt door ongelijkmatige stroom van meerdere bypasses wanneer overschakelen naar bypass. De uitgangsspanningsnauwkeurigheid van de module parallel verbinding is ±1%, en de parallelle circulatiestroom is <1%.

De statische bypass-module bevat alleen de statische schakelaar van de bypass, maar niet de statische schakelaar van het hoofdcircuit uitgang. Daarom zal dit bij het vervangen van de statische bypass-module niet gebeuren het systeem moet worden uitgeschakeld of op handmatige onderhoudsbypass worden gezet. Online hot-swap-vervanging kan worden bereikt in de batterijmodus.

Kenmerken en voordelen van N+X modulaire UPS:

N+X modulaire UPS heeft een hoge algehele efficiëntie, waarbij de hoogste efficiëntie wordt bereikt meer dan 96%, en de systeemefficiëntie is groter dan 95% wanneer de belasting hoger is 30%;

Het ondersteunt intelligente moduleslaap functie, die de algehele efficiëntie onder lichte belasting kan verbeteren;

Ultrabrede ingangsspanning en frequentie bereik, breed ingangsspanningsbereik: 138-485V;

Breed ingangsfrequentiebereik: 40-70 Hz, aanpassing aan de barre omgeving van het elektriciteitsnet en verlenging van de levensduur van de batterij;

Het aantal batterijen is instelbaar, ondersteuning voor 30-40 batterijen. Wanneer er een batterijstoring is, na het verwijderen van de defecte batterij, de resterende batterijen kunnen doorgaan met back-upstroom voor de systeem:

N+X modulair UPS modulair redundant ontwerp van reserveonderdelen, geen enkel storingspunt;

Alle voedingsmodules ondersteunen online hot swap, eenvoudig uit te breiden en te onderhouden, de voeding van de hele machine, ventilator en belangrijk communicatiesignalen nemen een redundant ontwerp aan, hogere betrouwbaarheid;

De output PF kan 1, 11% meer belasting bereiken dan traditionele UPS;

Gedistribueerde controle + gecentraliseerd planning, de DSP in de voedingsmodule is verantwoordelijk voor de besturing van de energie regeleenheid ECM is verantwoordelijk voor planning, functionele ontkoppeling, reductie logische complexiteit;

Gecentraliseerd bypass-ontwerp, bypass-module ingebouwde onafhankelijke DSP-controle, plugbaar onderhoud

Vervanging, sterke slagvastheid, vermijd impedantie-onbalans tussen meerdere statische bypasses met laag vermogen ongelijkmatige stroom.

N+X modulaire UPS-toepassingsbereik:

Toegepast op IDC (Internet Data Center), modulair dataverwerkingscentrum, ISP (Internet Service Provider), telecommunicatie, enz.

Neem contact met ons op voor meer informatie informatie, zullen wij u voorzien van meer gedetailleerde technische documenten en bevredigende offertes.
