Belangrijkste functies van het 48V DC-voedingspaneel

Distributie van de stroomvoorziening: Distribueren48V gelijkstroomvan gelijkstroomvoedingssysteem (zoals gelijkrichter, batterijpakket, enz.) naar meerdere apparaten of takken die gelijkstroomvoeding nodig hebben om ervoor te zorgen dat elk apparaat een stabiele en betrouwbare gelijkstroomvoeding krijgt.

Beveiligingslijn: Het paneel is meestal uitgerust met beveiligingsapparatuur zoals DC-stroomonderbrekers en zekeringen. Wanneer een tak overbelasting, kortsluiting of andere fouten heeft, kan deze automatisch de stroomvoorziening van de defecte tak onderbreken om de veiligheid van apparatuur en lijnen te beschermen en te voorkomen dat de fout zich uitbreidt en het gehele gelijkstroomvoedingssysteem beïnvloedt.

Bewaking en controle: Sommige 48V DC-feederpanelen hebben bewakingsfuncties, die parameters zoals DC-busspanning en aftakstroom in realtime kunnen bewaken en deze informatie kunnen uploaden naar het bewakingssysteem, zodat bedienings- en onderhoudspersoneel de bedrijfsstatus van de apparatuur op tijd, en kan ook afstandsbediening van de feederschakelaar realiseren.

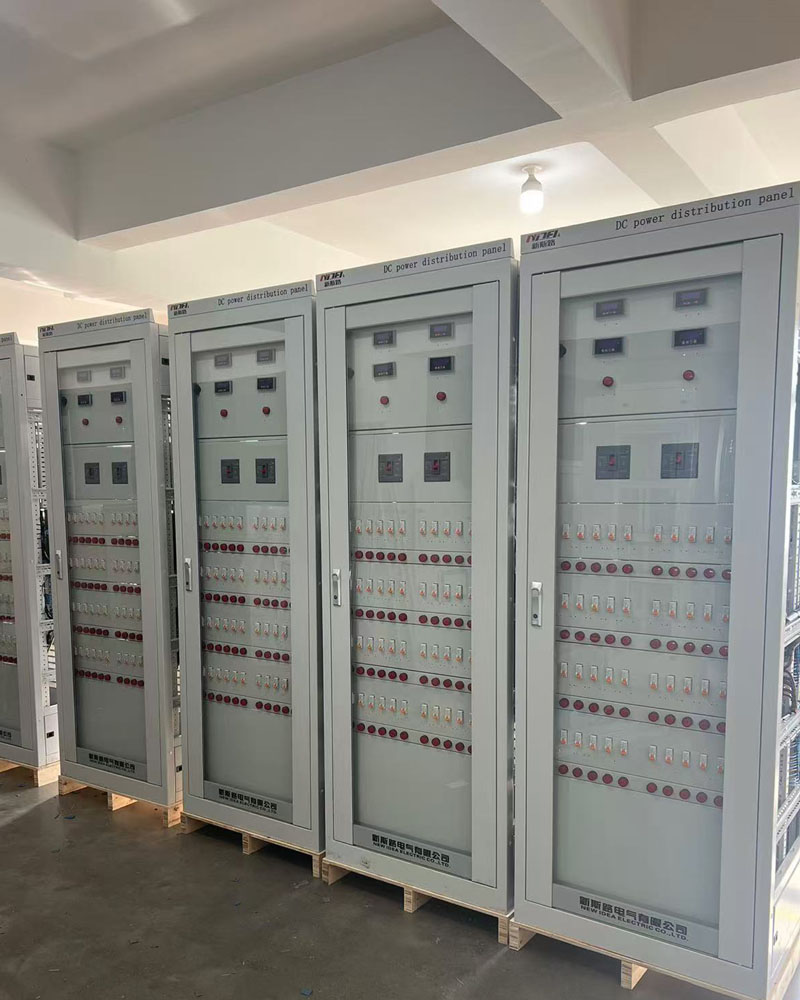

Basissamenstelling van feederpaneel

Schermbehuizing: als behuizing van de apparatuur is deze over het algemeen gemaakt van metaal met goede elektromagnetische afschermingsprestaties en mechanische sterkte. Het wordt gebruikt voor het installeren en repareren van interne elektrische componenten en biedt bescherming en ondersteuning.

DC-ingangsschakelaar: De hoofdschakelaar die de DC-bus en het feederpaneel verbindt, wordt gebruikt om de stroomingang van het gehele feederpaneel te regelen. Wanneer het voedingspaneel geïnspecteerd of onderhouden moet worden, kan de stroom worden uitgeschakeld door de schakelaar te bedienen.

DC-voltmeter: wordt gebruikt om de spanningswaarde van de DC-bus te meten en weer te geven, zodat het bedienings- en onderhoudspersoneel intuïtief de spanningsstatus van het DC-voedingssysteem kan begrijpen.

Isolatiebewakingsapparaat voor DC-voeding: Real-time monitoring van de isolatiestatus van het DC-systeem. Wanneer isolatievermindering of aardingsfout optreedt, wordt een alarmsignaal afgegeven om de veilige werking van het DC-systeem te garanderen.

Modulaire voedingseenheid: De plug-in modulestructuur bestaat uit een DC-voedingsstroomonderbreker, een lekstroom-CT, een signaallampje en een informatieverzamelingsbord. Elke module komt overeen met een feedertak en heeft lus-aan-uit-controle en overbelastings- en kortsluitbeveiliging, evenals de functies voor het verzamelen en uploaden van de informatiestatus van de feedereenheid.
