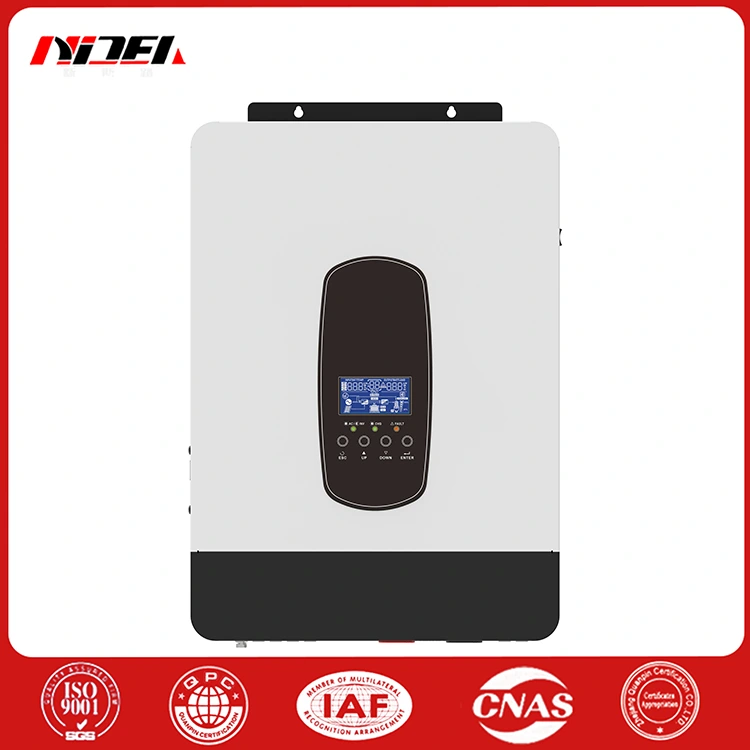

Welke functionele kernvoordelen biedt de SP-serie fotovoltaïsche energieopslagomvormer voor huishoudelijk gebruik in residentiële duurzame energie-indelingen?

1. Kerndefinitie en interne geïntegreerde structuur van omvormerapparatuur voor fotovoltaïsche energieopslag in huishoudens

Voordat we de prestatievoordelen van geïntegreerde fotovoltaïsche opslagomvormers onderzoeken, is het noodzakelijk om de positionering van dit soort apparatuur in residentiële energiesystemen te verduidelijken. Een stand-alone omvormer voor zonne-energie kan alleen gelijkstroom die door fotovoltaïsche panelen wordt gegenereerd, omzetten in wisselstroom voor direct huishoudelijk gebruik, terwijl een onafhankelijke batterijlader alleen het laad- en ontlaadbeheer via één kanaal kan voltooien. Traditionele gesplitste configuratie vereist dat meerdere apparaten samenwerken, wat problemen met zich meebrengt zoals complexe bedrading, grote bezetting van de installatieruimte en inconsistente signaalcoördinatie tussen modules.

Geïntegreerde omvormers voor fotovoltaïsche energieopslag voor huishoudelijk gebruik integreren drie functionele kernmodules: een MPPT-laadcontroller voor zonne-energie, een bidirectionele AC-DC-omvormer en een schakelmanager voor net-accustroom in één compacte kast. Alle circuits voor stroomconversie, energieplanning en signaaldetectie zijn geoptimaliseerd en op elkaar afgestemd door pre-kalibratie in de fabriek, waardoor het coördinatieverlies tussen afzonderlijke apparatuur aanzienlijk wordt verminderd. Als een volwassen geïntegreerde productlijn ontwikkeld voor de constructie van microgrids voor gezinnen,SP-serie omvormer voor fotovoltaïsche energieopslag voor huishoudelijk gebruikneemt dit geïntegreerde ontwerpidee volledig over en optimaliseert de circuitindeling voor verschillende huishoudelijke stroomverbruiksschalen van 2200 VA tot 7000 VA.

1.1 Drie kerninterne functionele modules

• MPPT-zonnelaadmodule: verantwoordelijk voor het vastleggen van het maximale uitgangsvermogen van fotovoltaïsche panelen onder verschillende lichtintensiteiten, het omzetten van variabele gelijkspanning van PV-arrays in stabiele laadstroom voor lithiumbatterijen, en het ondersteunen van een breed ingangsspanningsvenster om verschillende reguliere huishoudelijke zonnepanelenspecificaties aan te passen.
• Bidirectionele DC-AC-inversiemodule: Voltooit tweerichtingsstroomconversie. In de oplaadstatus zet het de wisselstroom van het elektriciteitsnet om in gelijkstroom om de batterij aan te vullen wanneer er onvoldoende zonlicht is; in de voedingsstatus zet het de gelijkstroom van de accu om in standaard 230V zuivere sinuswisselstroom voor alle huishoudelijke elektrische belastingen.
• Intelligente beheermodule voor energieomschakeling: verzamelt in realtime spanningssignalen van fotovoltaïsche input, accuterminal en gemeentelijk elektriciteitsnet, schakelt automatisch de voedingskanalen binnen een conversietijd van milliseconden, en ondersteunt handmatige programmering van de prioriteit van de energievoorziening om te voldoen aan de aangepaste gewoonten van het energieverbruik van huishoudens.

1.2 Structurele voordelen van alles-in-één kastindeling

De interne circuitindeling van het product elimineert redundante bedrading tussen onafhankelijke controllers. Alle stroomtransmissiekanalen zijn geïntegreerde koperen staafverbindingen in de schaal, waardoor de lijnimpedantie wordt verminderd en energieverlies door losse externe bedrading tijdens langdurig gebruik wordt vermeden. De schaal maakt gebruik van een gesplitste warmtedissipatiestructuur, waardoor het gebied met de krachtige eindbuis en het gebied van de signaalbesturingskaart worden gescheiden, zodat de warmte die wordt gegenereerd tijdens gebruik met hoge belasting het precisiedetectiecircuit niet zal verstoren, waardoor de stabiele servicecyclus van interne elektronische componenten effectief wordt verlengd.

2. Uitsplitsing van de parameters van het volvermogenmodel van de productlijn uit de SP-serie

De productlijn omvat vier kernstroomspecificaties die passen bij respectievelijk het energieverbruik van kleine appartementen, middelgrote gezinnen en grote villa's. Elk model is uitgerust met een bijpassende accuspanning, maximale zonne-laadstroom en piekvermogen, waardoor verspilling van apparatuurprestaties wordt vermeden als gevolg van blinde modelselectie of onvoldoende draagvermogen. De volgende volledige specificatietabel sorteert de vaste standaardparameters van elk model voor gebruikersreferentie bij het ontwerpen van systeemafstemming.

2.1 Logica voor het matchen van parameters voor huishoudelijke scenario's

• SP-2200 small power-model: Geschikt voor eenkamerappartementen of vakantiehutten met een laag dagelijks stroomverbruik, ondersteunt alleen kleine belastingen zoals verlichting, laptops en kleine koelkasten, gecombineerd met 12V laagspanningsbatterijen, met een klein kastvolume en eenvoudige installatie aan de muur in smalle opslagruimtes.
• SP-3200 en SP-4000 modellen met gemiddeld vermogen: de meest gebruikte specificaties voor gewone huishoudens met drie slaapkamers, kunnen wasmachines, airconditioners en kleine keukenapparaten tegelijkertijd aandrijven, het 24V-batterijsysteem vermindert het hoge stroomverlies in vergelijking met 12V-modellen, en de maximale zonne-laadstroom bereikt 80A ter ondersteuning van fotovoltaïsche arrays met gemiddelde capaciteit.
• SP-7000-model met hoog vermogen: gericht op grote villa's en woongebouwen met meerdere verdiepingen, vermindert de 48V hoogspanningsbatterijarchitectuur de bedradingsstroom aanzienlijk, ondersteunt grootschalige PV-array-indeling, en de 110A supergrote MPPT-laadstroom kan snel lithium-energieopslagbatterijen met grote capaciteit vullen binnen een kort zonnevenster.

2.2 Universele standaardparameters gedeeld door alle modellen

Alle producten in de serie hanteren consistente AC-ingangs- en uitgangsnormen om de moeilijkheidsgraad van installatie en after-salesonderhoud te verenigen. De nominale uitgangsspanning is vast ingesteld op 230 VAC met ±5% spanningsfluctuatietolerantie, en de frequentie identificeert automatisch 50 Hz of 60 Hz zonder handmatige schakelhandeling. Het MPPT-werkvenster met PV-ingang bestrijkt gelijkmatig 55VDC tot 450VDC, zodat gebruikers de regels voor spanningsaanpassing niet opnieuw hoeven te berekenen bij het vervangen of uitbreiden van zonnepanelen in de latere fase van de werking van het systeem.

3. Technische kernmodules die de efficiëntie van het gebruik van zonne-energie verbeteren

De kernwaarde van huishoudelijke fotovoltaïsche opslagapparatuur ligt in het volledig opvangen en opslaan van hernieuwbare zonne-energie, en het vermijden van de verspilling van lichtbronnen veroorzaakt door een smal spanningsbereik of een laag laadvermogen van traditionele omvormers. Deze productlijn is uitgerust met drie efficiëntieverhogende technische modules, die samen de effectieve benuttingsgraad van fotovoltaïsche arrays verbeteren onder onstabiele lichtomstandigheden zoals ochtend-, avond- en bewolkte dagen.

3.1 MPPT-zonnetrackingtechnologie met groot bereik

Het ultrabrede PV-ingangsvenster van 55-450VDC is een belangrijk technisch hoogtepunt van de hele serie. Veel goedkope hybride omvormers op de markt ondersteunen alleen MPPT vanaf 100 VDC, die bij zonsopgang en zonsondergang geen zwak lichtvermogen kunnen opvangen dat door zonnepanelen wordt gegenereerd, waardoor een grote hoeveelheid beschikbare zonne-energie wordt weggegooid. De apparatuur kan beginnen met het volgen van de energieopwekking wanneer de PV-aansluitspanning 55VDC bereikt, waardoor een laag vermogen in omgevingen met weinig licht wordt geregistreerd en de effectieve energieverzamelingstijd van fotovoltaïsche arrays elke dag wordt verlengd.

De ingebouwde krachtige MPPT-controller ondersteunt realtime dynamische tracking van het maximale vermogenspunt met een responssnelheid van milliseconden. Wanneer wolkenlagen het zonlicht blokkeren en de uitgangsspanning van het paneel sterk fluctueert, kan de module de laadcyclus snel aanpassen om het optimale uitgangsvermogen te garanderen zonder duidelijk stroomverlies tijdens het schakelproces. De maximale energieomzettingsefficiëntie van de hele machine bereikt 98%, waardoor het energieverlies tijdens het omzetten van gelijkstroom uit zonne-energie in door batterijen opgeslagen energie wordt geminimaliseerd.

3.2 Ontwerp van zuivere sinusgolf AC-uitgangscircuits

Veel off-grid omvormers op instapniveau maken gebruik van een gemodificeerde sinusgolfuitvoer, die een groot aantal harmonische componenten bevat. Bij het leveren van stroom aan elektronische precisieapparatuur zoals desktopcomputers, slimme televisies en airconditioners met frequentieconversie, zal dit abnormale geluiden, opwarming van de apparatuur en een kortere levensduur van interne circuits veroorzaken. Elk model vanSP-serie omvormer voor fotovoltaïsche energieopslag voor huishoudelijk gebruiklevert standaard zuivere sinusgolf-wisselstroom, volledig consistent met de golfvorm van het gemeentelijk elektriciteitsnet, zonder extra harmonische interferentie.

• Stabiele werkingsondersteuning voor elektronische precisieapparatuur zoals computers, monitoren en smart home control-hosts zonder signaalvervorming of crashfouten.
• Verminder het interne spoelverlies van inductieve belastingen zoals koelkasten, airconditionercompressoren en waterpompen, verlaag de warmte die wordt gegenereerd tijdens de werking van de apparatuur en verleng de onderhoudscyclus van huishoudelijke apparaten.
• Geen elektromagnetische interferentie met omringende audioapparatuur, bewakingscamera's en draadloze communicatieapparatuur, waardoor schermflikkering en audioruis veroorzaakt door golfvormdefecten in de voeding worden vermeden.

3.3 Bidirectioneel intelligent batterijlaadbeheer Compatibel met lithium-BMS

De apparatuur reserveert speciale communicatie-interfaces voor BMS-systemen met lithiumbatterijen, waardoor tweerichtingssignaalinteractie tussen de omvormer en energieopslagbatterijpakketten wordt gerealiseerd. De omvormer kan in realtime de batterijcelspanning, temperatuur en resterende capaciteitsgegevens lezen, de laadstroom en zwevende laadspanning dynamisch aanpassen aan de werkelijke toestand van de batterij, waardoor overladen, onderladen en oververhittingsschade aan lithiumcellen wordt vermeden, veroorzaakt door vaste laadparameters van gewone omvormers zonder BMS-communicatiefunctie.

Voor elke accuspanningsspecificatie zijn verschillende spanningsdrempels voor zwevende lading en bescherming tegen overladen ingesteld. Wanneer de accu de zwevende laadspanningsnorm bereikt, neemt de laadstroom automatisch af om een ​​veilige, volledig opgeladen toestand te behouden; zodra de klemspanning de drempel voor overbelastingsbeveiliging bereikt, worden het MPPT-zonnelaadkanaal en het AC-laadkanaal van het elektriciteitsnet synchroon afgesloten om een ​​dubbellaagse batterijveiligheidsbescherming te vormen.

4. Multi-mode programmering van energieprioriteit en logica voor afstemming van huishoudelijke scènes

De gewoonten op het gebied van stroomverbruik van huishoudens variëren sterk per gezin: sommige gebruikers hopen prioriteit te geven aan het verbruik van zonne-energie om de afhankelijkheid van de elektriciteitsvoorziening van het gemeentelijk elektriciteitsnet te verminderen; sommige gezinnen in gebieden met een onstabiele stroomvoorziening stellen een batterijback-up in als primaire energiebron om stroomuitval te voorkomen; gebruikers met netvoeding kunnen ook het opladen via het net instellen als aanvullend kanaal voor batterijen op aanhoudende regenachtige dagen. Deze serie omvormers ondersteunt programmeerbare prioriteitsschakeling van de energievoorziening, waardoor gebruikers de energieplanningslogica kunnen aanpassen aan woonscenario's.

4.1 Drie aanpasbare prioriteitsmodi voor energievoorziening

• Zonne-energie eerste modus: Het systeem gebruikt fotovoltaïsche energieopwekking als primair voedingskanaal. Zonne-energie levert eerst de huishoudelijke verbruikers rechtstreeks, en overtollige energie laadt het accupakket op. Alleen wanneer de zonne-energie volledig is uitgeput en de batterijcapaciteit tot de ingestelde drempel daalt, schakelt het systeem automatisch over op gemeentelijke stroomvoorziening, waardoor het verbruik van zelf opgewekte zonne-energie wordt gemaximaliseerd.
• Batterij-energie-eerst-modus: geschikt voor gebieden met frequente stroomstoringen. Het accupakket verzorgt de hele dag de hoofdstroomvoorziening. Zonnepanelen laden de batterij alleen op als er sprake is van een overschot aan energieopwekking, en het elektriciteitsnet grijpt alleen in om de batterij op te laden als de batterij leeg is, waardoor een continue stroomvoorziening wordt gegarandeerd voor kritische huishoudelijke verbruikers, zoals medische apparatuur en koelkasten waarin vers voedsel wordt bewaard.
• Aanvullende modus gemeentelijk elektriciteitsnet: Van toepassing op woonwijken met stabiel elektriciteitsnet en langdurig regenachtig weer. Het elektriciteitsnet kan helpen bij het opladen van de accu wanneer de opwekking van zonne-energie onvoldoende is, en de accu komt alleen tussenbeide voor de stroomvoorziening tijdens korte fluctuaties in het elektriciteitsnet om het momentane piekvermogensverbruik van huishoudelijke apparaten in evenwicht te brengen.

4.2 Vermogenskanaalschakeling op millisecondenniveau aangepast aan verschillende belastingstypen

De apparatuur stelt twee verschillende normen voor de stroomconversietijd in om te voldoen aan de verschillende vereisten voor belastingsgevoeligheid, waardoor uitschakelfouten van de apparatuur als gevolg van een onderbreking van de stroomvoorziening volledig worden vermeden:

• 10 ms snelle schakelstandaard: ontworpen voor elektronische precisiebelastingen zoals desktopcomputers, servers en monitoringhosts. De ultrakorte conversietijd zorgt ervoor dat de apparatuur niet automatisch uitschakelt of gegevens verliest tijdens het schakelen tussen de netvoeding en de batterij.
• Universele schakelstandaard van 20 ms: geschikt voor conventionele huishoudelijke resistieve en inductieve belastingen zoals verlichting, koelkasten en boilers. De iets langere conversietijd kan de momentane impactstroom die wordt gegenereerd tijdens het schakelen tussen kanalen verminderen en het interne eindbuiscircuit van de omvormer beschermen tegen impactschade.

Gebruikers kunnen de conversietijdmodus vrijelijk wijzigen via het bedieningspaneel, afhankelijk van de belangrijkste elektrische apparatuur in huis, zonder extra hardwarewijzigingen of circuittransformatiewerk, wat de scène-aanpasbaarheid van het hele systeem aanzienlijk verbetert.

5. Ingebouwd veiligheidsbeschermingssysteem en aanpassingsprestaties bij lage temperaturen

Veiligheid is de belangrijkste beoordelingsnorm voor huishoudelijke elektrische apparatuur die in woonruimtes is geïnstalleerd. Deze serie omvormers integreert meerlaagse hardware- en softwarematige dubbele beveiligingscircuits, die alle veelvoorkomende foutrisico's dekken die kunnen optreden tijdens langdurig gebruik van fotovoltaïsche opslagsystemen, en is uitgerust met een speciale koudestartfunctie om te kunnen omgaan met installatieomgevingen met lage temperaturen in woongebieden op grote of grote hoogte.

5.1 Automatische foutbeveiligingsfuncties met volledige dekking

• Overbelastingsbeveiliging: Realtime detecteert het totale AC-uitgangsvermogen. Wanneer het belastingsvermogen gedurende een continue periode het nominale vermogen van het model overschrijdt, zal het systeem eerst een hoorbaar en visueel alarmsignaal verzenden en automatisch het AC-uitgangskanaal afsluiten als de overbelastingsstatus aanhoudt om te voorkomen dat interne voedingscomponenten verbranden.
• Bescherming tegen hoge temperaturen: meerdere temperatuursensoren zijn verdeeld over de voedingsbuis, transformator en batterijaansluitterminal in de kast. Zodra de interne temperatuur de veilige bedrijfsdrempel overschrijdt, draait de ventilator op volle snelheid om de warmte af te voeren; Als de temperatuur blijft stijgen, zal de omvormer de inversie-uitvoer stoppen om automatisch af te koelen.
• Beveiliging tegen kortsluiting van de uitgang: Schakelt onmiddellijk het AC-uitgangscircuit binnen microseconden uit wanneer de fasedraad en de neutrale draad van de uitgangsterminal kortgesloten zijn, waardoor brandrisico's worden vermeden die worden veroorzaakt door kortsluitstroomeffecten op de bedrading en de behuizing van de kast.
• Dubbele bescherming tegen overbelasting en overontlading van de batterij: Gecombineerd met een hardwarespanningsdetectiecircuit en BMS-communicatiegegevens, sluit het systeem respectievelijk de laad- of ontlaadkanalen af ​​wanneer de batterij de bovengrens van de laadspanning of de ondergrens van de ontladingsspanning bereikt om onomkeerbare schade aan lithiumbatterijcellen te voorkomen.

5.2 Groot temperatuurbereik en koudestartfunctie

De standaard bedrijfstemperatuur van de apparatuur bestrijkt -10 ℃ tot 55 ℃, en het opslagtemperatuurbereik strekt zich uit van -15 ℃ tot 60 ℃, aangepast aan seizoensgebonden temperatuurveranderingen in de meeste woonwijken over de hele wereld. Veel vergelijkbare omvormers op de markt kunnen niet normaal starten als de omgevingstemperatuur lager is dan 0℃, en de ontladingscapaciteit van de batterij zal scherp afnemen in omgevingen met lage temperaturen, wat leidt tot uitschakeling van het systeem in de winter.

De onafhankelijke koudestartmodule die in de kast is ingebouwd, kan het hulpcircuit voor het voorverwarmen van de batterij activeren wanneer de omgevingstemperatuur onder nul daalt, het aansluitgebied van de batterijaansluiting en het interne stroomcircuit voorverwarmen tot de minimale veilige bedrijfstemperatuur vóór het formele opstarten, zodat de apparatuur stabiel kan werken in winteromgevingen met lage temperaturen zonder handmatige voorverwarming door gebruikers. De interne printplaat maakt gebruik van elektronische componenten die bestand zijn tegen lage temperaturen, en het warmteafvoerkanaal is ontworpen om vorstophoping in de kast te voorkomen bij hoge luchtvochtigheid en lage temperaturen, waardoor normale werking wordt ondersteund onder een niet-condenserende relatieve vochtigheidsomgeving van 5% tot 95%.

6. Monitoringsysteem voor communicatie op afstand en intelligent ontwerp voor warmteafvoer

Modern energiebeheer voor woningen stelt hogere eisen aan het realtime bekijken van gegevens van fotovoltaïsche opslagsystemen. Traditionele omvormers zonder communicatiefuncties vereisen dat gebruikers elke dag de bedrijfsstatus van de apparatuur ter plaatse controleren, waardoor verborgen fouten zoals vermindering van de stroomopwekking van PV-panelen en abnormaal opladen van de batterij niet tijdig kunnen worden opgespoord. Deze serie reserveert standaard bekabelde communicatie-interfaces en optionele draadloze monitoringmodules om volledige datavisualisatie op afstand te realiseren.

6.1 Architectuur van meerkanaals communicatie-interfaces

Op elk model zijn vooraf twee onafhankelijke RS485-communicatiepoorten geïnstalleerd, waardoor signaalscheiding wordt gerealiseerd tussen batterij-BMS-communicatie en bewakingstransmissie op afstand om signaaloverspraakinterferentie te voorkomen:

• De eerste RS485-poort is bedoeld voor het aansluiten van een lithiumbatterij-BMS, waarbij uitsluitend gegevens over de temperatuur, de spanning en de resterende capaciteit van de batterij worden verzonden, waardoor een stabiele realtime interactie tussen de omvormer en het energieopslagbatterijpakket wordt gegarandeerd, zonder dat deze wordt bezet door gegevensoverdracht op afstand.
• De tweede RS485-poort kan worden geschakeld naar RS232-signaaluitvoer, gebruikt voor bekabelde verbinding met desktopmonitoringhosts of industriële besturingsapparatuur, ter ondersteuning van bekabelde datatransmissie over lange afstanden voor gebruikers die gecentraliseerde energiebeheerplatforms moeten bouwen.

Gebruikers kunnen optionele draadloze GPRS- of WiFi-communicatiemodules selecteren, afhankelijk van de omstandigheden van hun thuisnetwerk. Na installatie van de draadloze module kan het systeem realtime gegevens uploaden, zoals de opwekking van fotovoltaïsche energie, het laad- en ontlaadvermogen van de batterij, het energieverbruik van de huishoudelijke belasting en het ingangsvermogen van het elektriciteitsnet, naar de cloudserver. Gebruikers kunnen op elk moment alle bedrijfsparameters op afstand bekijken via mobiele telefoons of computers zonder te worden beperkt door de installatielocatie van de omvormer.

6.2 Temperatuurgevoelige, intelligente ventilatorwarmteafvoer met variabele snelheid

De ventilatoren met een vast toerental die op de meeste goedkope omvormers zijn gemonteerd, draaien de hele dag op volle snelheid, ongeacht de belasting van de apparatuur en de interne temperatuur. Dit zorgt voor voortdurende geluidshinder in de woonruimte en versnelt de slijtage van de ventilatorlagers om de levensduur van de warmtedissipatiecomponenten te verkorten. Het intelligente ventilatorbesturingssysteem van deze serie verzamelt realtime interne temperatuurgegevens via meerdere sensoren om de bedrijfssnelheid van de ventilator dynamisch aan te passen:

• Wanneer de apparatuur onder lichte belasting draait en de interne temperatuur laag is, handhaaft de ventilator een stille werking op lage snelheid, waardoor het mechanische loopgeluid aanzienlijk wordt verminderd en zich aanpast aan installatieposities zoals woonkamers en slaapkamers.
• Bij gemiddelde en hoge belasting neemt de ventilatorsnelheid synchroon toe met de temperatuurstijging om de warmteafvoer van de luchtcirculatie te versterken, zodat het interne stroomcircuit de veilige bedrijfstemperatuur niet overschrijdt tijdens langdurig hoog vermogen.
• Als de apparatuur zonder belasting in de stand-bymodus gaat, stopt de ventilator automatisch met draaien om stationair geluid te elimineren en onnodig mechanisch verlies van warmteafvoerende onderdelen te verminderen.

De ventilator maakt gebruik van stille lagermaterialen en het luchtkanaal in de kast is geoptimaliseerd om het turbulentiegeluid van de luchtstroom te verminderen. Zelfs wanneer de unit op volle snelheid en onder hoge belasting draait, zal het algehele geluidsniveau de dagelijkse rust en het werk van gezinsleden niet hinderen, waardoor het geluidspijnpunt van krachtige fotovoltaïsche opslagomvormers die binnenshuis worden geïnstalleerd, wordt opgelost.
