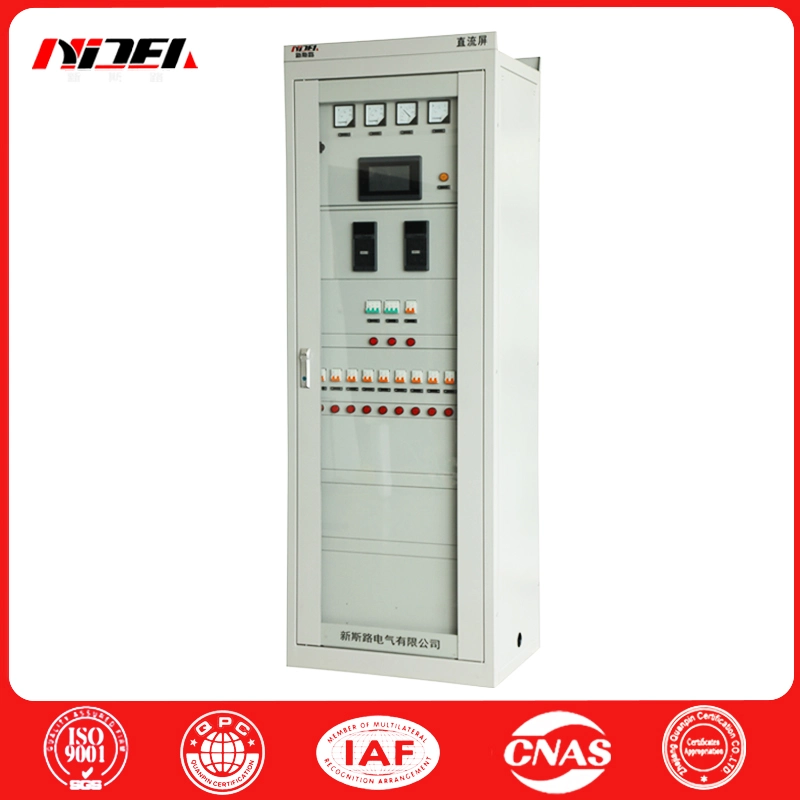

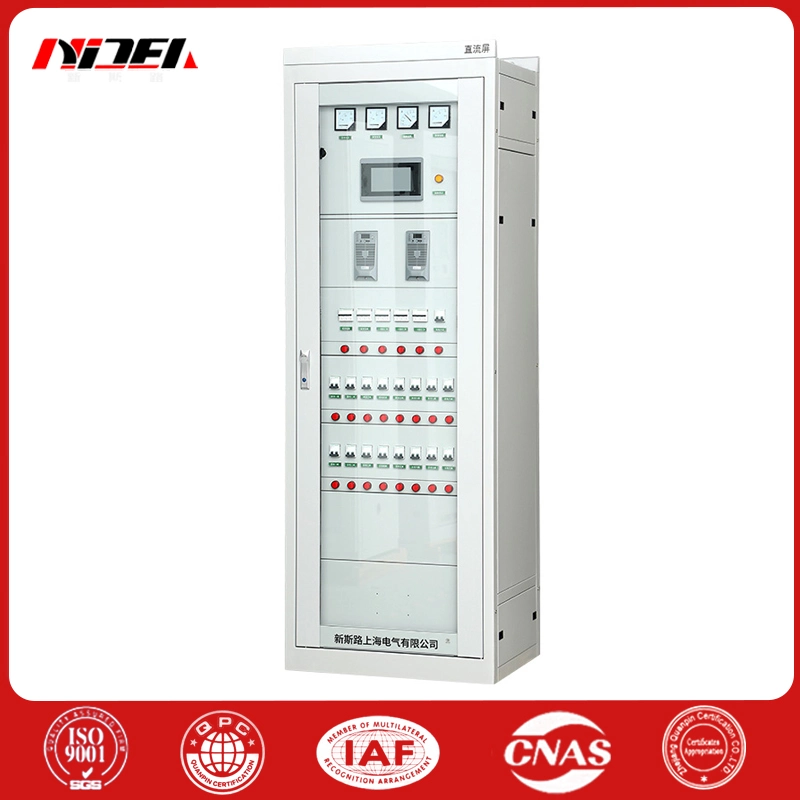

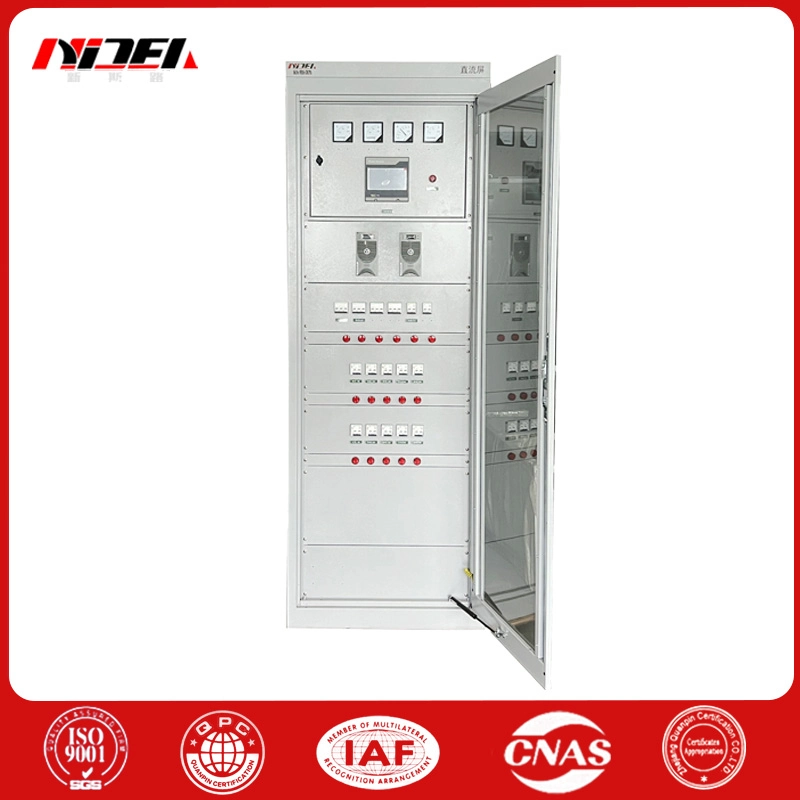

20AH-110V DC-verdeelpaneel

NICEA 20AH-110V DC-verdeelpaneel, behorend tot de GZDW-serie microcomputergestuurde DC-panelen, is ontworpen voor onderstations, krachtcentrales, industriële en mijnbouwbedrijven, geëlektrificeerde spoorwegen en hoogbouw met verschillende spanningsniveaus, aangezien de bediening en controle voeding voor hoogspanningsschakelaars, relaisbeveiliging en automatische apparaten. Het systeem maakt gebruik van een geïntegreerd ontwerpconcept, waarbij bewakingsmodules, gelijkrichtermodules, isolatiebewaking, batterij-inspectie, bewaking van schakelhoeveelheid en step-down-modules enz. worden geïntegreerd, waarbij de kenmerken van toonaangevende technologie, intelligente meting en regeling en gemakkelijke bediening worden getoond. Het ondersteunt de communicatie met de hostcomputer en realiseert eenvoudig de "vier externe" functies. Het is een ideale DC-voedingsoplossing voor onbeheerde omgevingen.

Gedetailleerde uitleg van functionele kenmerken

Automatische omschakeling van tweekanaals AC-ingang: zorgt voor een continue en stabiele werking van het systeem.

Breed aanpassingsvermogen van de spanningsingang:geschikt voor verschillende elektriciteitsnetomgevingen, vooral voor zware omstandigheden.

Hoogfrequente schakelende voedingstechnologie:modulair N+1 hot backup-ontwerp om de systeembetrouwbaarheid te verbeteren.

Gelijkrichtermodule hot-pluggable:ondersteunt online onderhoud, gemakkelijke en efficiënte bediening.

Efficiënte schakeltechniek:De oplaadmodule maakt gebruik van de nieuwste internationale technologie, met een hoge conversie-efficiëntie en lage elektromagnetische interferentie.

Gediversifieerde monitoringinterface:LCD-scherm, aanraakscherm en andere opties zijn aanwezig, met een gebruiksvriendelijke interface en intuïtieve bediening.

Open communicatie-interface:Eenvoudig aan te sluiten op onderstation RTU of DCS-systeem van elektriciteitscentrale.

Intelligent batterijbeheer:Realtime monitoring van de batterijstatus, met patrouillemeter, nauwkeurigere foutwaarschuwing.

Flexibiliteit van isolatiemonitoring:Ingebouwd of extern isolatierelais/detector om aan verschillende behoeften te voldoen.

Bewaking van de isolatie van de DC-bus:Realtime monitoring om de systeemveiligheid te garanderen.

Uitbreiding seinhuis:Ondersteuning van ongeval-/waarschuwingssignaal-alarmfunctie, op aanvraag geconfigureerd.

Bliksembeveiliging en isolatiebescherming:Meerdere beschermingsmaatregelen om de systeem- en persoonlijke veiligheid te garanderen.

Communicatie-interface en protocol:Biedt RS232- en RS485-interfaces, ondersteunt RTU, CDT, MODBUS en andere communicatieprotocollen.

Systeemfoutopsporing en -voorbereiding

Voordat het NICEA 20AH-110V DC-verdeelpaneel de fabriek verliet, is het volledig getest en afgesteld. Niettemin is, gezien de onvoorziene factoren die zich tijdens het transport kunnen voordoen, nog steeds een gedetailleerde inspectie vereist vóór de formele ingebruikname. Het wordt aanbevolen om eerst een weerstandsbelasting te gebruiken voor proefgebruik en vervolgens de batterij en de belasting aan te sluiten nadat u hebt bevestigd dat de prestaties van de lader en de bedrijfsspanning van de voedingskast aan de normen voldoen. De potentiometer in de apparatuur is afgesteld volgens de specificaties. Verplaats het niet, tenzij dit noodzakelijk is. Als aanpassing nodig is, neem dan contact op met de fabrikant.

Gids voor verpakking, transport en opslag

Professionele verpakking:Gebruik een volledig gesloten verpakking die vocht- en stofdicht is en mechanisch beschadigd is, en de batterij is afzonderlijk verpakt.

Veilig transport:Vermijd ernstige trillingen, schokken of omkering om de productveiligheid te garanderen.

Goede opslag:De apparatuur moet worden opgeslagen in een geventileerde en droge omgeving, uit de buurt van hoge temperaturen, stof en metaalpoeder, en maatregelen ter bescherming tegen regen, vocht en zon nemen.

Batterijopslag:Plaats het in een droge en geventileerde omgeving met een kamertemperatuur van maximaal 25°C en een luchtvochtigheid van maximaal 70%. Langdurige opslag vereist regelmatig opladen en ontladen, en vaseline-bescherming.

Bijgevoegde documenten

Inclusief systeemhandleiding, fabrieksinspectierapport, systeemontwerptekeningen en productcertificaat om ervoor te zorgen dat gebruikers ons 20AH-110V DC-verdeelpaneel volledig begrijpen en gebruiken.

After-sales service en bestelgids

After-sales service inzet:

Onder het uitgangspunt van het naleven van de regels voor opslag, gebruik, installatie en veilige werking, zullen wij binnen één jaar vanaf de datum van installatie (niet meer dan 15 maanden vanaf de datum van levering) zorgen voor inbedrijfstelling, reparatie of vervanging van onderdelen die verschuldigd zijn op problemen veroorzaakt door de kwaliteit van de productie.

Bestelopmerkingen:

Definieer duidelijk de toepassingsscenario's en het gebruik van de apparatuur.

Geef de naam van de apparatuur, het model, de specificaties of de systeemparametervereisten op.

Als er speciale gebruiksomgevingen of technische vereisten zijn, geef dit dan gedetailleerd aan bij het bestellen.

Zaken die niet zijn gedekt, vallen onder het bestelcontract, en zaken die niet in het contract zijn gespecificeerd, verwijzen naar de technische documenten van de fabrikant.
