Veel voorkomende problemen van het DC -scherm

Het DC -paneel is een belangrijk apparaat voor het leveren van stabiele DC -stroom in het stroomsysteem. Het wordt veel gebruikt in onderstations, energiecentrales, industriële ondernemingen en andere plaatsen voor controle, bescherming en signaalcircuits. De volgende worden vaak gestelde vragen (FAQ) over het DC -paneel en gedetailleerde antwoorden:

I. Basisconcepten

1. Wat is een DC -paneel?

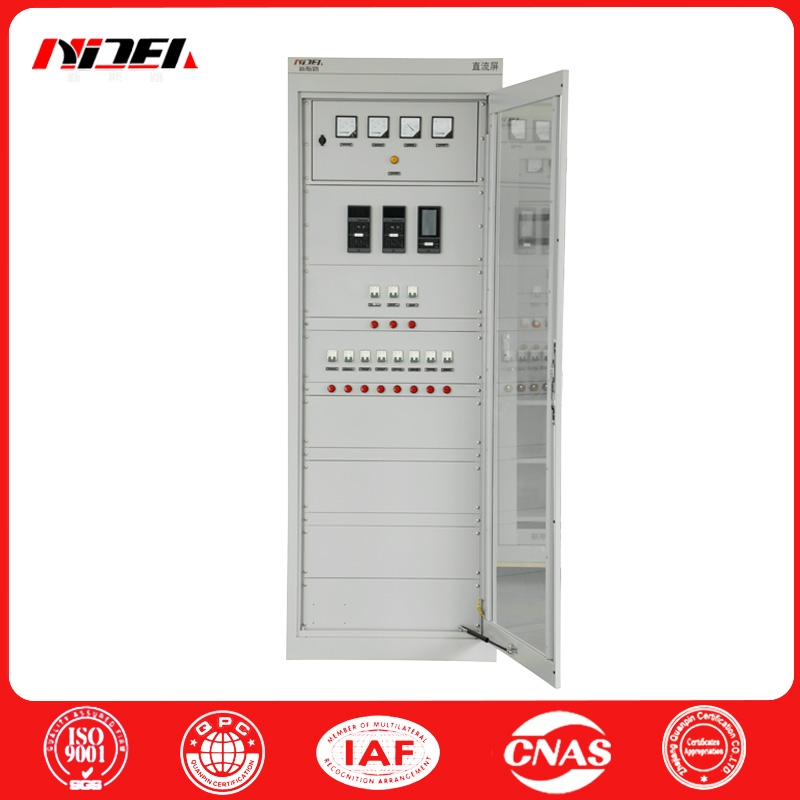

Het DC -paneel is een complete set apparatuur die AC -stroom omzet in stabiel DC -vermogen en kan realiseren dat laad-, ontladen-, monitoring- en beschermingsfuncties. Het is voornamelijk samengesteld uit gelijkrichtermodules, batterijpakketten, bewakingssystemen, feederschakelaars, enz., En biedt betrouwbare DC-stroom voor het bedrijfsmechanisme van hoogspanningsschakelaars, relaisbeveiligingsapparaten, automatiseringsapparatuur, etc.

2. Wat is de kernfunctie van het DC -paneel?

 Bekijk niet -onderbroken voeding: wanneer de AC -voeding wordt onderbroken, wordt het batterijpakket onmiddellijk ontladen om de normale werking van de DC -belasting (zoals stroomonderbreker, beschermingsapparaat) te waarborgen en de uitbreiding van ongevallen met stroomsystemen te vermijden.

Stable spanningsuitgang: het acvermogen wordt verholpen inDC PowerVia de gelijkrichtermodule en de uitgangsspanning wordt gestabiliseerd om te voldoen aan de spanningsvereisten van verschillende belastingen (meestal 110V of 220V).

 Monitoring en bescherming: realtime bewaking van de batterijstatus, uitgangsspanning en stroom, AC-ingang en andere parameters, automatisch alarm- of schakelbedrijfsmodus wanneer afwijkingen optreden (zoals schakelen naar batterijvermogen wanneer AC-vermogen verloren gaat).

II. Structuur en componenten

1. Wat zijn de belangrijkste componenten van het DC -paneel?

Rectivermodule: converteert AC -vermogen naar DC -vermogen. Het is de kerncomponent van de power -conversie van het DC -paneel. Het hanteert meestal modulair ontwerp en ondersteunt N+1 redundante back -up.

 Battery pack: energieopslagapparaat dat stroom levert wanneer de acvermogen is uitgeschakeld. Het gemeenschappelijke type is met klepgecontroleerde afgesloten loodzuurbatterij (VRLA).

 Monitoringseenheid: realiseert het monitoring van verschillende parameters van het DC -paneel (zoals spanning, stroom, batterijstatus), alarm- en externe communicatie (zoals RS485, Ethernet).

 Feeder -eenheid: inclusief DC -stroomonderbrekers, zekeringen, enz., Gebruikt om DC -vermogen te verdelen naar verschillende belastingcircuits en bescherming van kortsluit- en overbelastingsbeveiliging.

 Oplaadmodule: biedt oplaadstroom voor de batterij en past de laadmodus automatisch aan (zoals constante stroom, constante spanning) volgens de batterijstatus.

2. Wat is de rol van het batterij in het DC -paneel?

De batterij is de "back -up voeding" van het DC -paneel. Wanneer de AC -ingang normaal is, levert de gelijkrichtermodule stroom en laadt de batterij tegelijkertijd op; Wanneer de AC wordt onderbroken, wordt de batterij onmiddellijk afgevoerd om de continue voeding naar de belasting te garanderen. De capaciteit moet worden berekend op basis van het laadvermogen en de back-uptijd (zoals "10-uur tariefcapaciteit" betekent de capaciteit van de batterij die gedurende 10 uur bij een specifieke stroom is ontslagen).

Iii. Werking en onderhoud

1. Op welke parameters moeten worden aandacht besteed aan de dagelijkse inspectie van deDC -paneel?

 AC -input: is de spanning normaal (zoals 380V ± 10%), is er faseverlies, overspanning/onderspanning.

 DC-uitgang: is de spanningsstabiel (zoals 110V-systeem dat meestal wordt gehandhaafd op 115-121V, 220V-systeem dat op 230-242V wordt gehandhaafd) en is de stroom binnen een redelijk bereik.

 Batterijstatus: enkele celspanning (normale spanning van 12V-batterij is meestal 12,5-13.0V), temperatuur (vermijd meer dan 35 ℃), of er uitpuilend of lekkage is.

 Module Status: of de gelijkrichtermodule normaal werkt (indicatorstatus), of er overbelasting of foutalarm is.

Alarm Informatie: of de bewakingsunit een abnormaal alarm weergeeft (zoals AC -vermogen, batterijonderspanning, modulefout).

2. Wat zijn de onderhoudspunten van de batterij?

 Regelmatige verificatie van lading en ontlading: het wordt aanbevolen om het eenmaal per jaar uit te voeren, diepe lozing tot 50% -80% van de nominale capaciteit en deze vervolgens op te laden om de batterijactiviteit te activeren en plaatsulfidatie te voorkomen.

 Keep schoon: rein het stof regelmatig op het batterijoppervlak en controleer of de aansluitterminals los of gecorrodeerd zijn (u kunt vaseline aanbrengen om roest te voorkomen).

 Omgevingsregeling: de temperatuur van de batterijruimte moet worden geregeld op 20-25 ℃, vermijd hoge temperatuur (hoge temperatuur zal de levensduur verkorten) of lage temperatuur (lage temperatuur zal de capaciteit verminderen).

 Vervangingscyclus: de levensduur van een met klep gereguleerde batterij is meestal 5-8 jaar. Als het spanningsverschil tussen individuele cellen te groot is (meer dan 0,2 V) of de capaciteit vervalt tot minder dan 80% van de nominale waarde, moet het op tijd worden vervangen.
